Modello SA

Pensiline modulari in alluminio con forma a spiovente unico.

Sulle pensiline vengono montate lastre in policarbonato compatto UV protetto che possono avere finitura trasparente, bronzata, opalina oppure veneziana (con rigatura serigrafata per frangisole).

Le pensiline sono realizzate con profili in alluminio a sezione rettangolare con apposita cava per l’inserimento delle lastre.

Le lastre vengono montate sulla struttura tramite sigillatura esterna e guarnizioni interne. I moduli delle pensiline sono dimensionati come da tabella e vengono consegnati pre-assemblati, predisposti per il montaggio sequenziale, completi di guarnizioni e di tutta la bulloneria necessaria per l’assemblaggio.

I moduli delle pensiline vengono fissati a muro e sostenuti con apposite staffe che possono essere richieste nelle varie forme come da catalogo (vedere capitolo staffe).

dimensioni in mm.

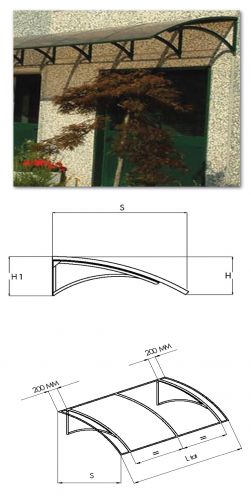

CALCOLO DIMENSIONI ESECUTIVE PENSILINE VERSIONE 90 – 120 VALIDA PER VERSIONI “SA” “SPR” E “ONDA”.

In tutte le realizzazioni si avranno due specchiature laterali da 200 mm, mentre le specchiature centrali saranno determinate in modo da non superare mai la lunghezza di 1000 mm e comunque in numero sempre pari.

FORMULA= (Lunghezza totale – 400) : 1000 = il risultato verra arrotondato per eccesso al numero pari superiore.

FORMULA= (Lunghezza totale – 400) : il numero ottenuto. In questo modo si otterra la dimensione delle specchiature centrali della pensilina.

ESEMPIO:
PENSILINA SA/SPR/ONDA 120 lunghezza totale a muro 7880 mm.
(7880 – 400) : 1000 = 7,48 arrotondiamo per eccesso al numero pari superiore (8) ed eseguiamo nuovamente la formula
(7880 – 400) : 8 = 935

la pensilina sara realizzata con n.2 specchiature laterali da 200 mm e n.8 specchiature centrali da 935 mm. A questo punto occorre definire il n. di staffe di sostegno necessarie per fissare la pensilina a muro.

Il conteggio e molto rapido, poiche il numero di staffe sara sempre la meta rispetto al numero
totale di specchiature. Nel nostro esempio abbiamo 2 specchiature laterali e 8 specchiature centrali per un totale di 10 specchiature, occorrera ordinare n.5 staffe di sostegno nella tipologia prescelta

CALCOLO DIMENSIONI ESECUTIVE PENSILINE VERSIONE 150-180 VALIDA PER VERSIONI “SA”,
“SPR” E “ONDA”.

In tutte le realizzazioni si avranno due specchiature laterali da 200 mm, mentre le specchiature centrali saranno determinate in modo da non superare mai la lunghezza di 1000 mm.

FORMULA= (Lunghezza totale – 400) : 1000 = il risultato verra arrotondato per eccesso al numero intero superiore.

FORMULA= (Lunghezza totale – 400) : il numero ottenuto.
In questo modo si otterra la dimensione delle specchiature centrali della pensilina.

ESEMPIO:
PENSILINA SA/SPR/ONDA 150 lunghezza totale a
muro 4580 mm. (4580 – 400) : 1000 = 4,18 arrotondiamo per eccesso al numero interno superiore (5) ed eseguiamo nuovamente la formula (4580 – 400) : 5 = 836 la pensilina sara realizzata con n.2 specchiature laterali da 200 mm e n.5 specchiature centrali da 836 mm.
A questo punto occorre definire il n. di staffe di sostegno necessarie per fissare la pensilina a
muro.

Il conteggio e molto rapido, poiche il numero di staffe sara sempre uguale al numero di specchiature centrali + 1. Nel nostro esempio abbiamo 5 specchiature centrali, occorrera ordinare n.6 staffe di sostegno nella tipologia prescelta.
